Válvula Solenóide VMI

Válvula Solenóide VMI

Características da Válvula Solenóide VMI
1. A válvula solenóide VMI tem um padrão de ação directa.
2. Apresenta um volume pequeno com todas as juntas num só tubo e bobinas isoladas com o tubo.
3. A válvula solenóide VMI é usada para controlo automático do cilindro e válvula.

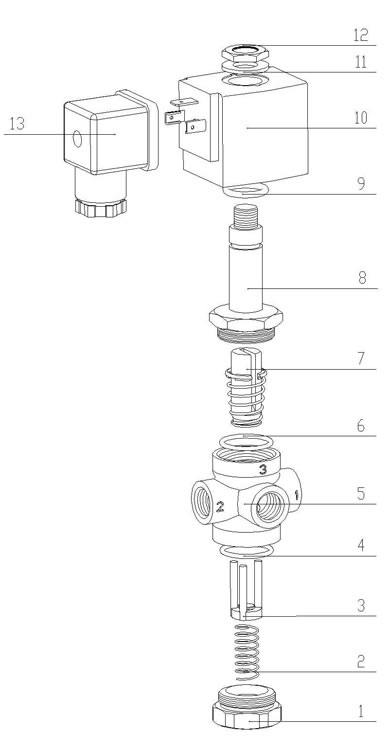

Configurações da Válvula Solenóide VMI de Duas Posições e Três Vias
Lista Nome
1 Cobertura inferior
2 mola da válvula central
3 grupo da válvula central
4 Anel vedante
5 Válvula
6 Anel vedante
7 Grupo central de ferro móvel
8 Tubos de isolamento magnético
9 Lavadora para amortecimento de vibrações
10 Bobina
11 Calço
12 Porca de parafuso
13 Caixa de junção

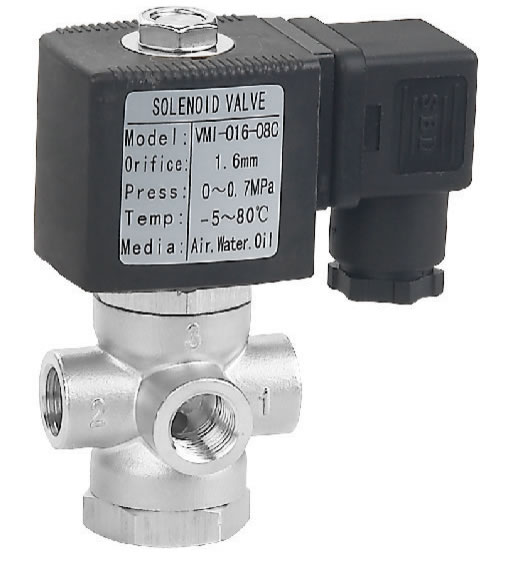

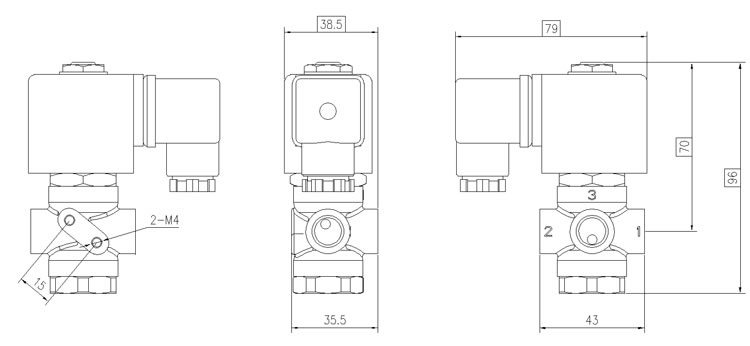

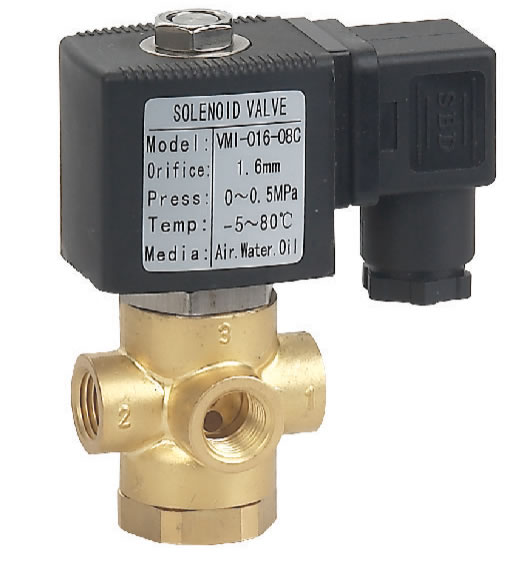

Imagens da Válvula Solenóide VMI e o orifício de montagem

Parâmetros Técnicos da Válvula Solenóide VMI-A (Normalmente Fechada)

União G1/4"
Diâmetro mm 1.6 2 2.5 3 4
Factor CV 0.07 0.14 0.21 0.25 0.35
Pressão de funcionamento (Mpa) AC 0~1.3 0~1.1 0~0.9 0~0.6 0~0.35
DC 0~1.1 0~0.9 0~0.7 0~0.4 0~0.2
Meio e temperatura Água, ar e óleos (inferiores a 20CST)/ -5~80℃
Potência bobina AC220V 16VA, outra amplitude de voltagem é opcional.
DC24V 16W, outra amplitude de voltagem é opcional.
Materiais Cobre forjado e aço inoxidável SUS304.

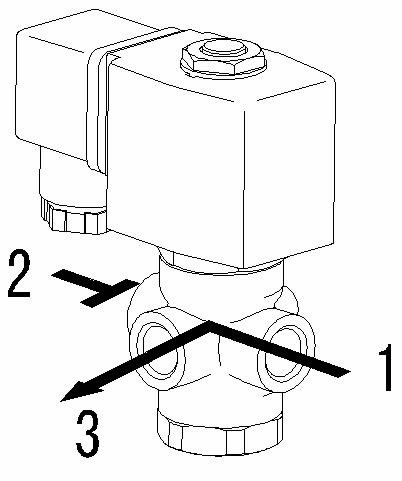

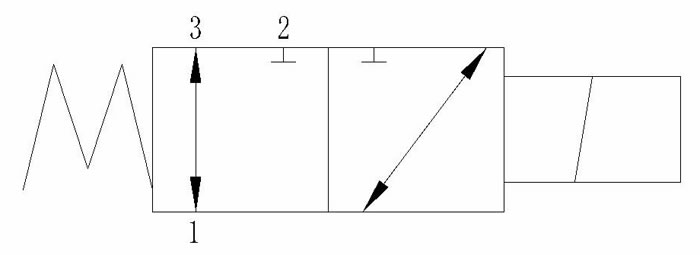

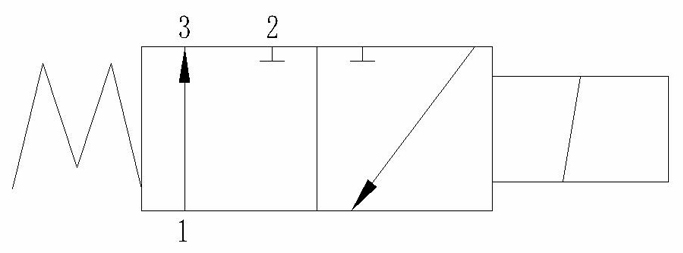

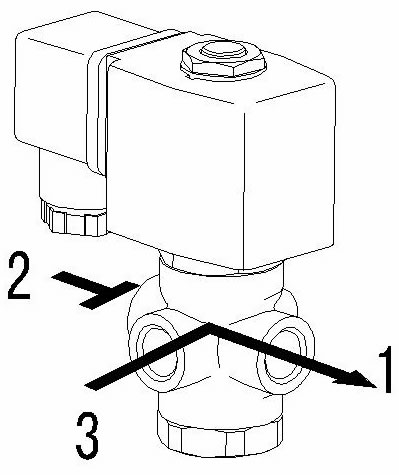

Diagrama de Fluxo Ligado/Desligado da Válvula Solenóide VMI-A (Normalmente Fechada)

Orifícios fornecidos: 2

Parâmetros Técnicos da Válvula Solenóide VMI-B (Normalmente Aberta)

União G1/4"
Diâmetro mm 1.6 2 2.5 3 4
Factor CV 0.07 0.14 0.21 0.25 0.35
Pressão de funcionamento (Mpa) AC 0~1.3 0~1.1 0~0.9 0~0.6 0~0.35
DC 0~1.1 0~0.9 0~0.7 0~0.4 0~0.2
Meio e temperatura Água, ar e óleos (inferiores a 20CST)/ -5~80℃
Potência bobina AC220V 16VA, outra amplitude de voltagem é opcional.
DC24V 16W, outra amplitude de voltagem é opcional.
Materiais Cobre forjado e aço inoxidável SUS304.

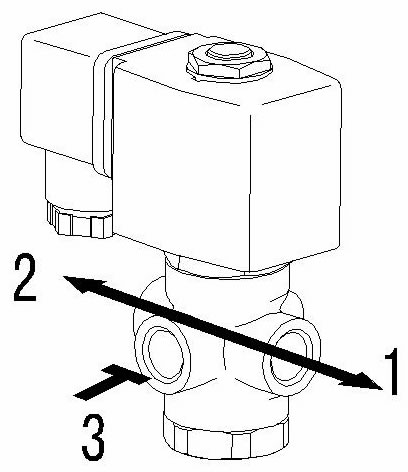

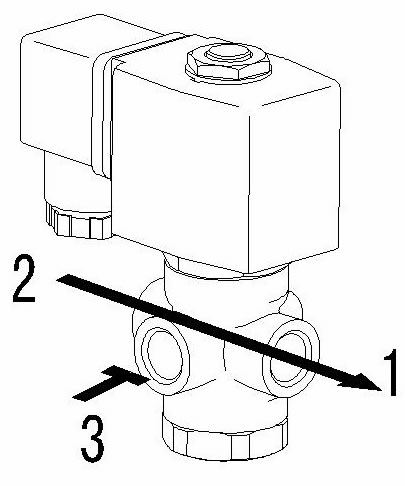

Diagrama de Fluxo Ligado/Desligado da Válvula Solenóide VMI-B (Normalmente Aberta)

Orifícios fornecidos: 3
Parâmetros Técnicos da Válvula Solenóide VMI-C Tipo Universal

União G1/4"
Diâmetro mm 1.6 2 2.5 3 4
Factor CV 0.07 0.14 0.21 0.25 0.35
Pressão de funcionamento (Mpa) AC 0~0.7 0~0.5 0~0.4 0~0.25 0~0.17
DC 0~0.5 0~0.4 0~0.3 0~0.2 0~0.08
Meio e temperatura Água, ar e óleos (inferiores a 20CST)/ -5~80℃
Potência bobina AC220V 16VA, outra amplitude de voltagem é opcional.
DC24V 16W, outra amplitude de voltagem é opcional.
Materiais Cobre forjado e aço inoxidável SUS304.

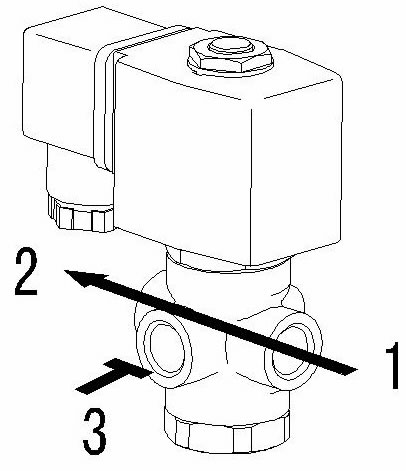

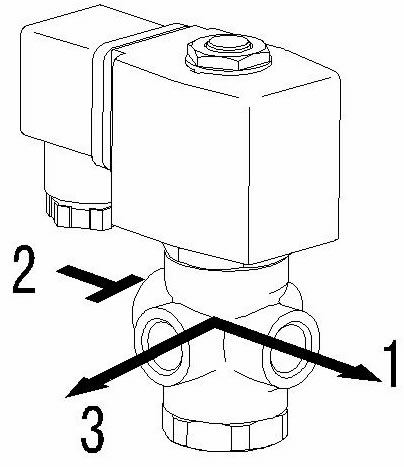

Diagrama de Fluxo Ligado/Desligado da Válvula Solenóide VMI-C Tipo Universal

Orifícios fornecidos: todos os orifícios
