Descrição do produto
A série ES de válvula solenóide com bobinas adota a tecnologia nova e módulo CI inteligente.
Características
1. Atracção electromagnética forte, nossa bobina de válvula solenóide é 3 vezes mais poderosa que a bobina normal.
2. Baixo consumo de energia, o custo de bobina éapenas 20% da bobina normal.
3. Aquecer-se lentamente, a temperatura da bobina eleva-se muito lentamente, esta válvula de duas portas pode trabalhar continuamente durante um longo período de tempo.
4. A nossa válvula solenóide de 2 vias tem nenhum ruído anormal quando está trabalhando sob a tensão AC.
Válvula solenóide série ES é conhecida pelo seu baixo consumo de energia e desempenho estável. Quanto a esta série de válvula, a coisa mais importante é que a temperatura de trabalho não deve ser maior do que 80℃.
A bobina de baixo consumo de energia desenvolvida recentemente possui as seguintes vantagens
1. Pode ser aplicado na válvula solenóide AC / DC e não altere a estrutura da válvulas originais.
2. A bobina é capaz de trabalhar sob baixa potência, cerca de 20% da energia comparado com o que requer aqueles que normalmente são utilizados.
3. Esta bobina avançada fornece boa dissipação de calor, mesmo para o trabalho de de longo tempo
4. Uma temperatura inferior a 40 ℃ garante uma longa vida útil da bobina.
5. Ela tem uma forte atração eletromagnética, cerca de 3 vezes mais do que as bobinas normais, permitindo a enorme pressão de trabalho.
6. Nenhum ruído anormal sob condição do AC.
Bobina ES01-410

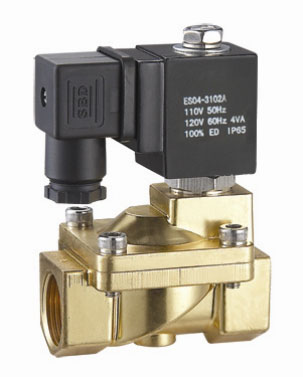

Bobina ES04-310
Bobina ES05-450
Bobina ES07-710| modelo | - | Código de orifício | - | Código de rosca | - | ES | - | Tipo de conexão | - | material vedante | - | Voltagem |
| | | | | | | | | | | | | | | ||||||
| RSP | 2 ~ 50mm | 06:1/8" | bobina Es | Em branco: Rosca G | Em branco: NBR | AC220V | ||||||
| DFD | 10 ~ 200mm | 08:1/4" | T: Rosca NPT | E: EPDM | AC110V | |||||||
| 2W | 2.5 ~ 50mm | 10:3/8" | F: Flange | V: VITON | DC24V | |||||||
| YSE | 1 ~ 25mm | 15:1/2" | DC12V | |||||||||
| YSI | 15 ~ 50mm | 20:3/4" | ||||||||||
| YSA | 15 ~ 50mm | 25:1" | ||||||||||
| 2W-SL | 15 ~ 50mm | 32:11/4" | ||||||||||
| ZCF-P | 15 ~ 50mm | 40:11/2" | ||||||||||
| 50:2” |
| Tipo de bobina Parâmetros | Bobina normal | Bobina de baixa potência série ES |
| Diâmetro do orifício | 3.0mm | 3.0mm |
| Potência | 22VA/13W | 3VA/3W |
| Pressão máxima de trabalho | 15bar | 100bar |
| Temperatura de trabalho | ≤80℃ | ≤40℃ |
| Ruído (mediante condições AC ) | Sim | Não |
| Vida útil | ≤2 milhão de vezes | ≥6 milhão de vezes |
ESA
ESBMeio aplicável: água, líquido, ar, óleo leve (viscosidade≤20cst) ST
Temperatura de trabalho: -10~80℃
Tipo de trabalho: ação direta (NC/NO)
Material da válvula: SS304
Material de vedação: NC: PTFE NO: VITON
Conexão: rosca G, NPT thread
Tensão de trabalho: AC220~240V, AC110V, 50/60Hz, 6VA, DC24/12V 3W IP65 H graus
Opções: rosca RC, conector de lâmpada LED
| ESA | - | Código de orifício | - | Código de rosca | - | K | - | T | - | Tensão de trabalho |
| | | | | | | | | | | | | |||||
| modelo | 010: 1mm | 06:1/8" | Em branco: NC | Em branco: G | AC220V | |||||
| 015: 1.5mm | 08:1/4" | K: NO | T: NPT | AC110V | ||||||
| 020: 2mm | 10:3/8" | DC24V | ||||||||
| 025: 2.5mm | ||||||||||
| 030: 3mm | ||||||||||
| 040: 4mm |

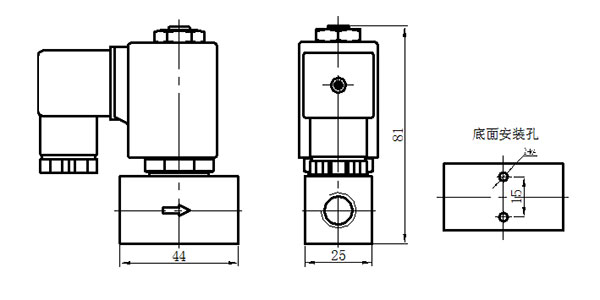

Fotos de válvula solenóide de alta pressão série ESA (diâmetro da rosca: 1/4" 3/8")

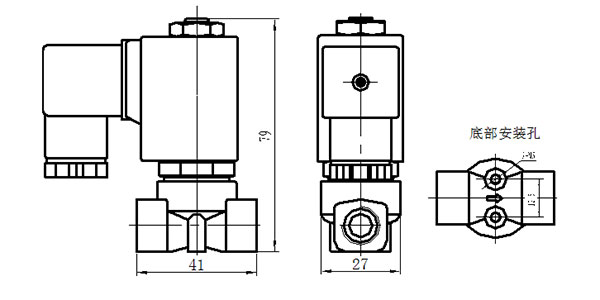

Fotos de válvula solenóide de alta pressão série ESB (diâmetro da rosca: 1/8" 1/4")
| Modelo | Tamanho do interface | Tamanho do orifício (mm) | Cv | Pressão de trabalho (bar) | Material | Peso (Kg) | |||
| NC | NO | ||||||||
| AC220V | DC24V | AC220V | DC24V | ||||||
| ESA-010 | 1/4" 3/8" |
1.0 | 0.03 | 0~300 | 0~120 | 0~100 | 0~100 | SS304 | 0.40 |
| ESA-015 | 1.5 | 0.08 | 0~250 | 0~70 | 0~50 | 0~50 | |||
| ESA-020 | 2.0 | 0.15 | 0~180 | 0~50 | 0~25 | 0~25 | |||
| ESA-025 | 2.5 | 0.2 | 0~90 | 0~40 | 0~15 | 0~15 | |||
| ESA-030 | 3.0 | 0.25 | 0~60 | 0~25 | 0~10 | 0~10 | |||
| ESA-040 | 4.0 | 0.6 | 0~40 | 0~15 | 0~5 | 0~5 | |||
| ESA-050 | 5.0 | 0.9 | 0~25 | 0~10 | |||||
| ESB-015 | 1/8" 1/4" |
1.5 | 0.08 | 0~250 | 0~70 | 0~50 | 0~50 | SS304 | 0.35 |
| ESB-020 | 2.0 | 0.15 | 0~180 | 0~50 | 0~25 | 0~25 | |||
| ESB-025 | 2.5 | 0.12 | 0~90 | 0~40 | 0~15 | 0~15 | |||
| ESB-030 | 3.0 | 0.25 | 0~60 | 0~25 | 0~10 | 0~10 | |||
| ESB-040 | 4.0 | 0.6 | 0~40 | 0~15 | 0~5 | 0~5 | |||
| ESB-050 | 5.0 | 0.9 | 0~25 | 0~10 | |||||
