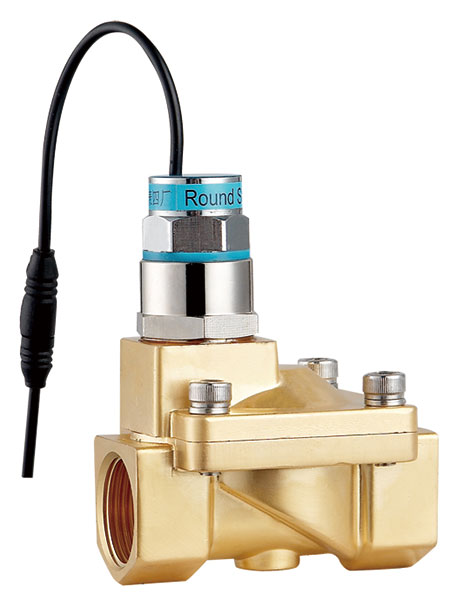

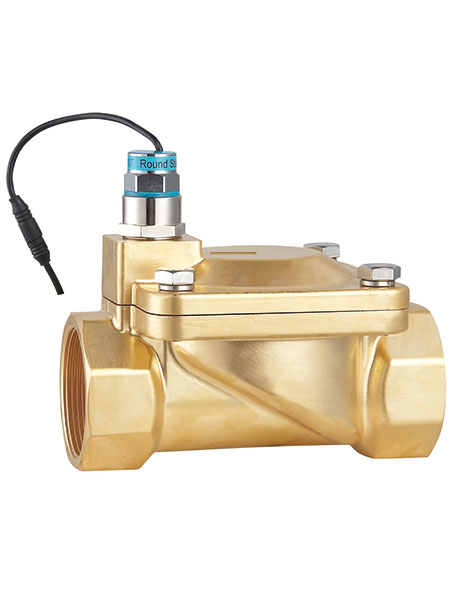

Válvula solenóide de pulso auto-sustentável com trava bi-estável de 2 vias série RSZ 3/8＂～ 2＂
Amplamente utilizada na irrigação de poupança de água, utensílios sanitários de indução automática, paisagismo, irrigação automática, irrigação por gotejamento e outras aplicações de controle de automação.
Meio de trabalho: ar, água
Temperatura média : -5～80℃
Tipo de funcionamento : Tipo de pulso de corrente direta（NC ）
Material do corpo da válvula : Bronze SS316
Material de vedação : NBR
Interface: rosca G, rosca NPT
Tensão de trabalho : DC2.5～6.5V IP67
Resistência da bobina : 25Ω
Corrente mínima: 190mA
Largura do pulso : ≥10ms
Código de pedido
| RSZ | - | 25 | - | J | - | T | - | voltage |
| | | | | | | | | | | | |
| |
| modelo | | Código da rosca | | blank: bronze | | blank: rosca G | | DC6V（por padrão） |
| | | 15：1/2＂ | | J: SS316 | | T: Rosca NPT | | 9V 12V 24V pode ser personalizado |
| | | 20：3/4＂ | | | | | | |
| | 25：1＂ | | | | | | |
| | 32：11/4＂ | | | | | | |
| | 40：11/2＂ | | | | | | |
| | 50：2＂ |
| | | | | |
Especificação da série RSZ
| modelo | Orifício ( mm ) | interface | Cv | Pressão de trabalho （bar） | A×B×C ( mm ) | Normal Código de pedido | Peso (Kg) |
| Voltagem DC6V Corpo de cobre Rosca G |
| RSZ - 10 | 13 | 3/8＂ | 3.5 | 0.3～8 | 66×48×94 | RSZ–10 - DC6V | 0.5 |
| RSZ - 15 | 13 | 1/2＂ | 3.5 | 0.3～8 | 66×48×94 | RSZ–15 - DC6V | 0.5 |
| RSZ - 20 | 20 | 3/4＂ | 7.6 | 0.3～8 | 75×58×100 | RSZ–20 - DC6V | 0.65 |
| RSZ - 25 | 25 | 1＂ | 12 | 0.3～8 | 96×69×107 | RSZ–25 - DC6V | 1.2 |
| RSZ - 32 | 32 | 11/4＂ | 20 | 0.3～8 | 131×96×132 | RSZ–25 - DC6V | 2.6 |
| RSZ - 40 | 40 | 11/2＂ | 30 | 0.3～8 | 131×96×132 | RSZ–40 - DC6V | 2.4 |
| RSZ - 50 | 50 | 2＂ | 48 | 0.3～8 | 165×120×147 | RSZ–50 - DC6V | 3.7 |
Components:
| Número | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Nome | Corpo da válvula | Diafragma | Mola | Tampa da válvula | Parafuso | Peça a transformar | Bobina com pulso de travamento |
