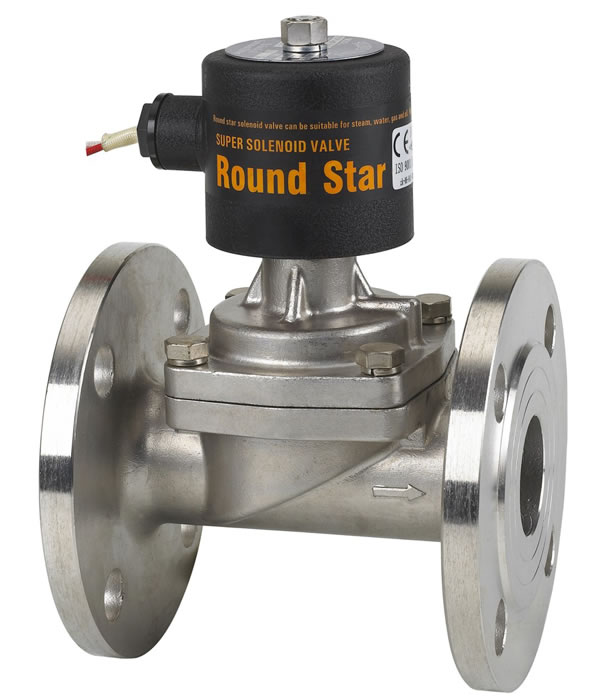

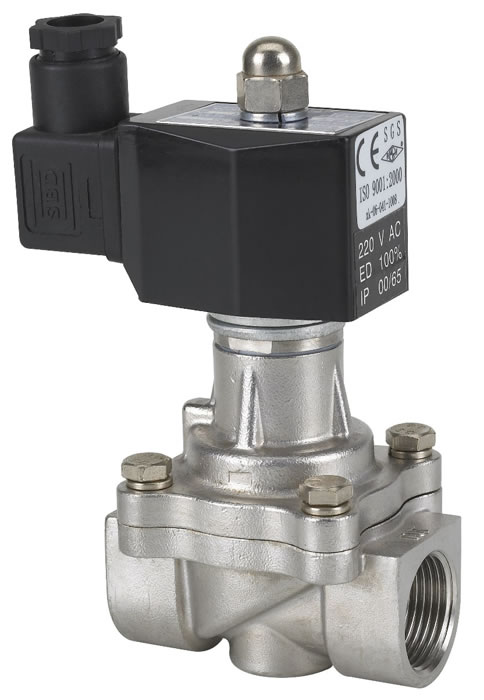

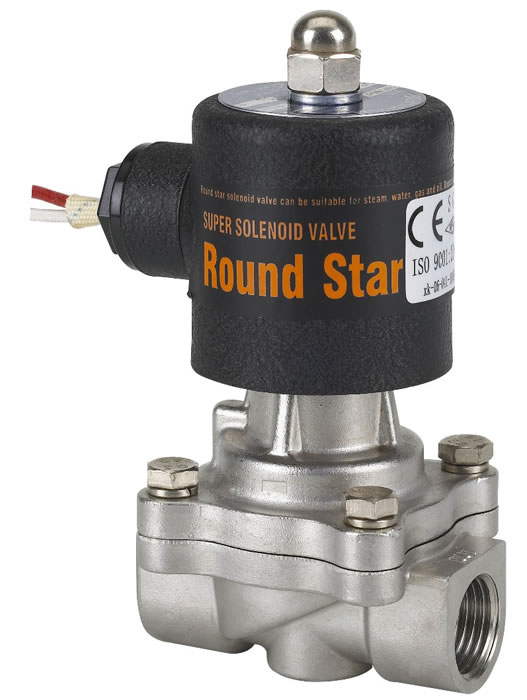

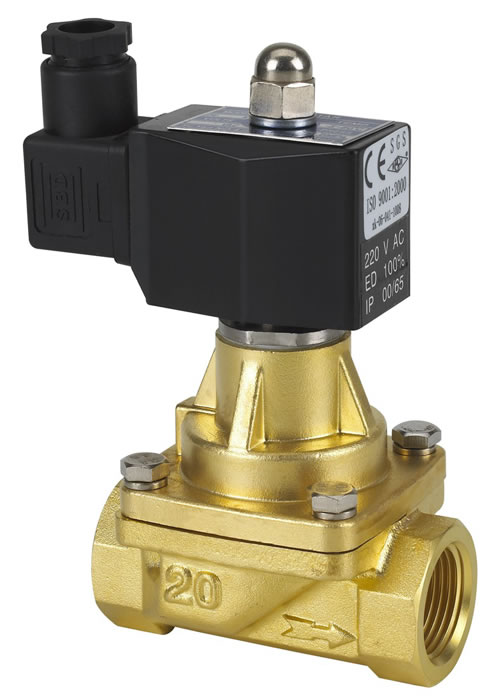

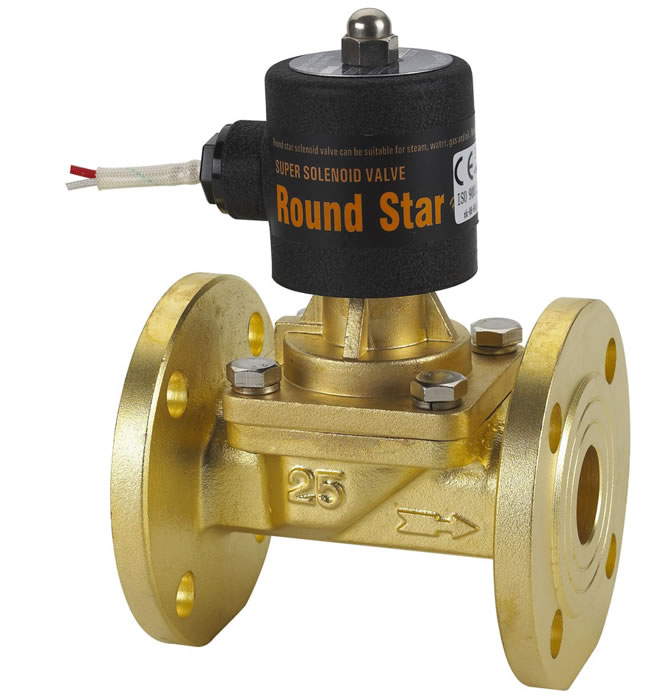

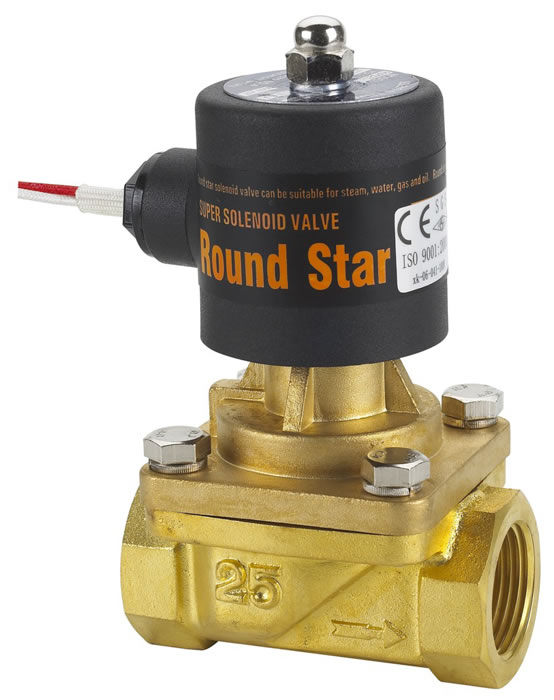

Características da Válvula Solenóide RSPS
1. A válvula solenóide RSPS é uma válvula para ser usada com vapor, líquidos, gases e óleos.
2. A temperatura do meio é de -5 a 180℃.
3. Padrão de acção: directa faseada
4. Pressão de funcionamento: normalmente fechada: 0-10bar.
5. A válvula solenóide RSPS é feita de latão forjado, aço inoxidável fundido de precisão ou latão fundido.
6. Está selada pela membrana PTFE.
7. Grau de protecção das bobinas: bobina encapsulada: IP65.
Pedidos Especiais da Válvula Solenóide RSPS
Também fornecemos a válvula solenóide com especificações especiais.
1. Para utilização em água quente ou num meio de temperatura constante, a válvula solenóide pode utilizar uma membrana VITON como vedante. Deverá marcar um "V" no pedido. Neste caso, a temperatura máxima do meio poderá ir até 150℃.
2. Calibre Pesado: ф40~ф65. Fornecemos a rosca de engate de ferro fundido para juntar a válvula solenóide, a plataforma e interiores da válvula de aço inoxidável.
3. Se necessitar de uma válvula solenóide com uma pressão de funcionamento de 16kgf/cm2, mencione esse facto no pedido.
| Modelo | RSPS-15 | RSPS-20 | RSPS-25 | RSPS-32 | RSPS-40 | RSPS-50 | RSPS-20F | RSPS-25F | RSPS-32F | RSPS-40F | RSPS-50F | RSPS-40F | RSPS-50F | RSPS-15JF | RSPS-20JF | RSPS-25JF | RSPS-32JF | RSPS-40JF | RSPS-50JF |
| Ligação | G1/2 | G3/4 | G1 | G11/4 | G11/2 | G2 | União por rosca de cobre | União por rosca de ferro fundido | União por rosca de aço inoxidável | ||||||||||
| Diâmetro | 15 | 20 | 25 | 32 | 40 | 50 | 20 | 25 | 32 | 40 | 50 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 |
| CV | 4.5 | 7.6 | 12 | 22 | 30 | 48 | 7.6 | 12 | 22 | 30 | 48 | 30 | 48 | 4.5 | 7.6 | 12 | 22 | 30 | 48 |
| C mm | 67 | 80 | 92 | 96 | 118 | 150 | 107 | 123 | 135 | 154 | 190 | 150 | 185 | 106 | 106 | 135 | 140 | 145 | 182 |
| A mm | 132 | 148 | 160 | 183 | 191 | 210 | 165 | 195 | 222 | 235 | 250 | 230 | 250 | 164 | 166 | 185 | 220 | 230 | 250 |
| Temperatura do Meio | -5 ~180℃ | ||||||||||||||||||
| Pressão de funcionamento (bar) | Normalmente fechado: 0~10; | ||||||||||||||||||
| Máxima resistência de compressão bar | 20 | ||||||||||||||||||
| Voltagem | 220VAC/50HZ 20VA; DC24V 26W; amplitude de voltagem: ±10%; A válvula solenóide noutra amplitude de voltagem pode ser pedida. | ||||||||||||||||||
